正弦波/方波脈沖轉換成模擬信號隔離放大器:ISO F-P-O系列. 頻率信號(FV/ FI轉換)隔離變送器IC.產品描述
產品特點:
● 精度等級:0.1 0.2 0.5級
● 全量程內極高的線性度(非線性度<0.1%)
● 輔助電源/信號輸入/信號輸出: 3000VDC 三隔離
● 輔助電源:5VDC,12VDC,24VDC等單電源供電
● 0-1KHz/0-5KHz/0-10KHz等頻率信號隔離轉換成
標準/0-2.5V/0-5V/0-10V電壓信號或
0-10mA/0-20mA/4-20mA電流信號
● 小體積,標準SIP-16Pin符合UL94V-0標準阻燃封裝
● 工業級溫度范圍: -25~+70℃
典型應用:
● 正弦波、方波、鋸齒波信號隔離放大及轉換
● 頻率傳感器信號采集、隔離轉換
● 變頻器(FA) 頻率信號數據采集和控制
● 發電機、電動機等旋轉設備轉速監測
● 變壓器工作頻率檢測
● 儀器儀表與傳感器信號收發
● 非電量信號變送
SunYuan ISO系列頻率信號隔離變換器是一種將正弦波、方波、鋸齒波頻率信號按比例隔離轉換成標準信號的混合集成電路。該電路在同一芯片上集成了一組多路高隔離的DC/DC電源和一個高速的頻率信號隔離及變換器,適用于任意一種頻率信號的隔離變換。SMD工藝結構及新技術隔離措施使該器件能達到:輔助電源、信號輸入、信號輸出之間的3KVDC三隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
ISO系列頻率信號隔離變換器使用非常方便,只需很少的外部元件,即可實現頻率信號的隔離變送。產品廣泛用于電機轉速測控、無線數傳、物體運動頻率監控等行業。
產品選型舉例
例1: 信號輸入:0-1KHZ, 信號輸出:4-20 mA; 輔助電源:24V。 SIP 16封裝。
產品型號: ISO F1-P1-O1
例2: 信號輸入:0-10KHZ, 信號輸出: 0-5V; 輔助電源:12V。 SIP 16封裝。
產品型號: ISO F3-P2-O4
外形尺寸及PCB布板圖

產品圖片

產品應用接線及引腳功能描述:

詳細技術資料:正弦波、方波、鋸齒波等脈沖頻率信號隔離放大轉換成模擬信號IC 資料下載

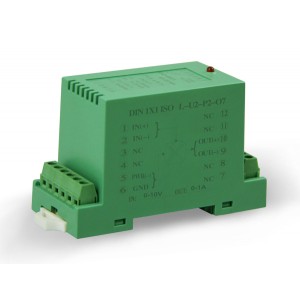

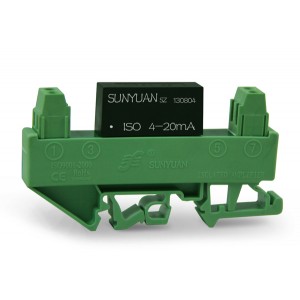

產品外形及安裝方式參考
