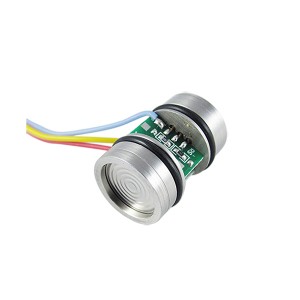

PC10D型硅壓阻式差壓芯體是制造壓力傳感器及壓力變送器的核心部件,作為一種高性能的壓力敏感元件。采用一體化結構,耐靜壓值高,穩定、可靠。PC10D芯體是將擴散硅壓力敏感芯片封裝到316L不銹鋼外殼中,外加壓力通過不銹鋼膜片、內部密封的硅油傳遞到敏感芯片上,敏感芯片不直接接觸被測介質,形成壓力測量的全固態結構,實現差壓的精確測量,因此該產品可應用于各種對差壓進行測量的場合,包括惡劣的腐蝕性介質環境。
PC10D芯體采用氟橡膠“O”型圈進行壓力密封,便于安裝。外形和裝配尺寸與國外通用產品一致,有很好的互換性。
PC10D壓力芯體性能指標:
|
|
|
|
量程范圍 |
0~10KPa…2.5Mpa |
|
壓力類型 |
差壓 |
|
供電電源 |
恒流供電,≤2mA |
|
電橋電阻 |
3KΩ~6KΩ |
|
電氣連接 |
硅膠軟導線 |
|
補償溫度范圍 |
-10~70℃(恒流) |
|
工作溫度范圍 |
-45~125℃ |
|
儲存溫度范圍 |
-40~125℃ |
|
絕緣電阻 |
≥ 250Ω/250VDC |
|
響應時間 |
≤1ms(上升到90%FS) |
|
壓力介質 |
所有與不銹鋼和氟橡膠兼容的液體和氣體 |
|
機械振動 |
20g(20-5000HZ) |
|
沖擊 |
100g(10ms) |
|
使用壽命 |
10×106 (cycles) |
|
|
|
|
膜片材質 |
不銹鋼316L |
|
殼體材質 |
不銹鋼316L |
|
灌注液體 |
硅油 |
|
密封圈 |
丁氰或氟橡膠 |
特點:
恒流激勵
高可靠進口壓力芯片
寬溫度補償
耐高靜壓
全316L不銹鋼材質
小體積
高性能、全固態、高 可靠性
18個月質保期產品用途及行業:
差壓檢測;
壓力校準儀器;
液壓系統及開關
工業工程控制
氣體、流體壓力測量
