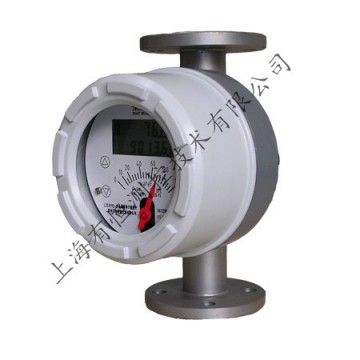

隔爆表頭金屬管浮子流量計廠家直銷
上海有恒UHLUGB一體式帶溫壓補償渦
水池水塔廢水池液位開關
上海有恒UHLWGQ系列智能空氣渦輪流
UHMF熱式氣體質量流量計廠家直銷
液化氣流量計 天然氣流量計 上海渦
上海有恒UH-LUGB 渦街蒸汽流量計
環保水處理便攜式工業在線電導率儀
LUGB溫壓補償型蒸汽渦街流量計
- 品牌：
- 上海有恒測控
- 型號：
- UHCMF
- 參數：
- 見詳情頁
科氏力質量流量計的主要特點為：①直接測量質量流量，有很高的測量準確度；②測量值不受流體特性（密度、粘度）等的影響；③可測量各種非牛頓流體及含微粒的漿液；④可做多參數測量，如溫度、密度等。

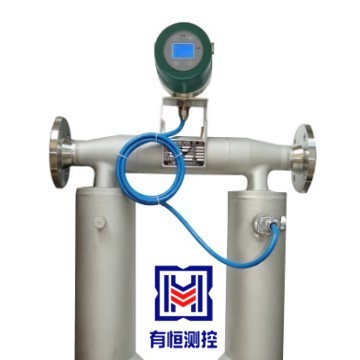

科里奧利質量流量計測量原理：質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量。
當滿足兩個條件：
（1）雙彎管以一定的頻率振動，
（2）管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。
科里奧利質量流量計產品技術參數：
技術指標參數表（表一）
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
質量流量測量重復性 |
±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
密度測量范圍 |
0.2 g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
基本參數
工作環境參數表（表二）
|
名 稱 |
參 數 |
|
流體介質溫度 |
-40℃～+200℃ |
|
工作環境溫度 |
0℃～+40℃ |
|
工作環境濕度 |
≤90% RH，非冷凝 |
|
大氣壓力 |
86kPa～106kPa |
|
變送器供電要求 |
電源電壓: (24±10%)V |
|
整機功率 |
＜ 15W |
規格型號及基本參數表（表三）
|
規格型號 |
公 稱 通 徑 （mm） |
流 量 范 圍 （t/h） |
計 量 范 圍 （t/h） |
工 作 壓 力 上 限 （MPa） |
零點穩定度 （t/h） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.00001 |
353.68 |
|
DN2 |
2 |
0～0.16 |
0.016～0.16 |
30.0 |
0.00004 |
88.419 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.00008 |
39.298 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.649 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.9122 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.1832 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.9022 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.3343 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.1965 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
|
DN150 |
150 |
0～550 |
55～550 |
2.5 |
0.03 |
0.0234 |
