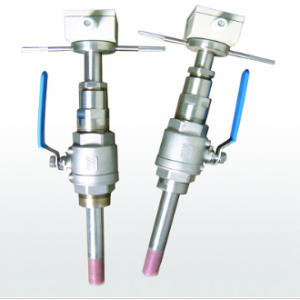

LUGB渦街流量計產品特點
無可動部件，長期穩定，結構簡單便于安裝和維護
傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
精確度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%
測量量程范圍寬，在雷諾數為2×104~7×106范圍內,可達1:20
壓損小(約為孔板流量計的1/4~1/2),屬于節能流量儀表
安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝
采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能
采用超低功耗單片微機技術,1節3V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正,提高測量精度
采用EEPROM對累積流量進行掉電保護,保護時間大于10年
應用領域
在本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
二、技術參數：
執行標準 | 渦街流量傳感器（JB/T9249-1999） |
儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
公稱壓力（MPa） | 1.6MPa、2.5MPa、4.0MPa（其它可訂制） |
精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
量程比 | 1:10；1:15；1:20 |
傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
使用條件 | 介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa |
信號輸出功能 | 脈沖信號、4 ~ 20mA信號 |
通訊輸出功能 | RS485通訊輸出、HART協議等 |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | ExdIICT5或 ExdIIBT6 |
防護等級 | IP65或更高（可訂制） |
2、流量范圍：一般液體和氣體適用流量范圍見表2 （表2）
儀表口徑 (mm) | 液體測量范圍(m3/h) | 氣體測量范圍(m3/h) | 連接方式 | 耐壓等級（MPa） |
DN15 | 1.2-6.2 | 5-25 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN20 | 1.5-10 | 8-50 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN25 | 1.6-16 | 10-70 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN32 | 1.9-19 | 15-150 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN40 | 2.5-26 | 22-220 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN50 | 3.5-38 | 36-320 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN65 | 6.2-65 | 50-480 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN80 | 10-100 | 70-640 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN100 | 15-150 | 130-1100 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN125 | 25-250 | 200-1700 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN150 | 36-380 | 280-2240 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN200 | 62-650 | 580-4960 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN250 | 140-1400 | 970-8000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN300 | 200-2000 | 1380-11000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
三、儀表選型
型號 | 說明 | |||||||
LUGB | -□ | /□ | /□ | /□ | /□ | /□ | /□ | |
儀表類型 | 1 | 法蘭連接 | ||||||
2 | 法蘭夾裝 | |||||||
測量介質 | 1 | 氣體 | ||||||
2 | 液體 | |||||||
3 | 蒸汽 | |||||||
公稱通徑 | 00 | 15mm | ||||||
01 | 20mm | |||||||
02 | 25mm | |||||||
03 | 32mm | |||||||
04 | 40mm | |||||||
05 | 50mm | |||||||
06 | 65mm | |||||||
08 | 80mm | |||||||
10 | 100mm | |||||||
12 | 125mm | |||||||
15 | 150mm | |||||||
20 | 200mm | |||||||
25 | 250mm | |||||||
30 | 300mm | |||||||
結構形式 | Z | 一體式儀表 | ||||||
F | 分體式儀表 | |||||||
轉換器類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | ||||||
A | 變送器型：+24V供電，輸出二線制4～20mA | |||||||
B | 智能型：鋰電池供電，現場顯示無信號輸出 | |||||||
C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | |||||||
C1 | 智能型：+24V供電，現場顯示并帶有RS485通訊輸出 | |||||||
C2 | 智能型：+24V供電，現場顯示并帶有HART通訊協議 | |||||||
D1 | 智能溫度補償一體化：適合飽和蒸汽 | |||||||
D2 | 智能溫度補償一體化：適合過熱蒸汽和一般氣體 | |||||||
防爆等級 | N | 標準型，不防爆 | ||||||
E | 隔爆型，ExdIICT5或ExdIIBT6 | |||||||
耐壓等級 | N | 常規 | ||||||
H(x) | 高壓（協商訂貨） | |||||||
