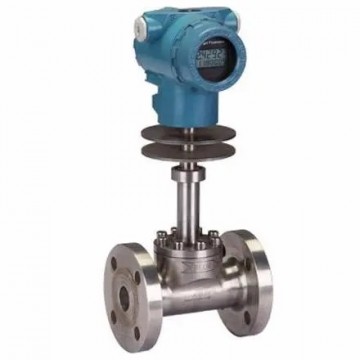

闔華牌低溫型靶式流量計
- 測量范圍：
- 90-900
- 公稱通徑：
- 15-100
- 工作壓力（MPa）：
- ≤0.7 低壓

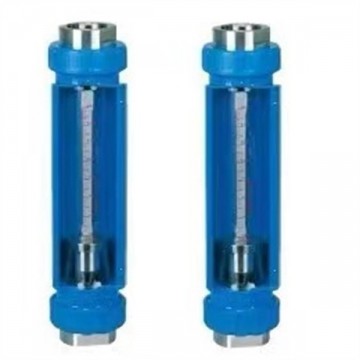

闔華闔華玻璃轉子流量計基本介紹
產品簡介
玻璃轉子流量計是一種變面積式流量計，它主要又一根自下而上擴大的垂直玻璃錐管和一只可隨流量大小上下移動的浮子組成。因為流經流量計的流量與浮子上升高度（亦即流量計的流量面積）之間存在一定的函數關系，浮子的高度位置可作為流量量度示值。適合測量單相非脈動流體（液體或氣體）的流量。玻璃轉子流量計廣泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。
闔華闔華玻璃轉子流量計性能特點
40系列玻璃轉子流量計，具有靈敏度高、測量范圍寬、壓力損失小，對儀表前直管段要求不高等特點。一般用來測量低壓、常溫，不帶顆粒懸浮物的透明液體或氣體。廣泛應用于石油、化工、鋼鐵、電子、環保、電力、醫藥等工業領域。
▲ 介質溫度: PVC ≤ 60°C；304SS ≤100°C
▲ 精 度：±5%
▲ O 形圈：丁腈橡膠
▲ 可配報警開關
▲ 法蘭標準: HG20593-97PN1.0其它標準可定制-日標,美標
闔華闔華玻璃轉子流量計技術參數
一、FA40S/VA40S系列流量計技術參數
公稱通徑 | 測量范圍Measure | 工作壓力 | ||
液體Water(L/h) | 氣體Air (NL/min) | 304SS | PVC | |
15 | 30-300 | 10-100 | ≤0.7 | ≤0.4 |
60-600 | 20-200 | |||
90-900 | 25-250 | |||
20 | 90-900 | 20-200 | ||
120-1200 | 30-300 | |||
180-1800 | 50-500 | |||
25 | 180-1800 | 50-500 | ||
300-3000 | 100-1000 | |||
480-4800 | 150-1500 | |||
32 | 480-4800 | 200-2000 | ||
600-6000 | 250-2500 | |||
720-7200 | 300-3000 | |||
40 | 1-10m?/h | 18-180Nm?/h | ≤0.5 | ≤0.3 |
1.2-12m?/h | 20-200Nm?/h | |||
1.5-15m?/h | 25-250Nm?/h | |||
50 | 1.2-12m?/h | 20-200Nm?/h | ≤0.3 | ≤0.25 |
1.5-15m?/h | 25-250Nm?/h | |||
1.8-18m?/h | 30-300Nm?/h | |||
65 | 1.8-18m?/h | 25-250Nm?/h | ||
3-30m?/h | 35-350Nm?/h | |||
4-40m?/h | 40-400Nm?/h | |||
80 | 4-40m?/h | 40-400Nm?/h | ||
5-50m?/h | 50-500Nm?/h | |||
6-60m?/h | 60-600Nm?/h | |||
100 | 6-60m?/h | 60-600Nm?/h | ||
7-70m?/h | 70-700Nm?/h | |||
10-100m?/h | 90-900Nm?/h | |||
FA40S系列流量計外形尺寸（法蘭連接 單位mm）
編號 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
L | 260 | 340 | 340 | 340 | 340 | 340 | 390 | 390 | 410 | |
H | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | |
d | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | |
F | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 | |
重量 | KG304SS | 5 | 6 | 8 | 9 | 10 | 14 | 20 | 25 | 30 |
PVC | 3 | 3 | 4 | 6 | 7 | 9 | 15 | 13 | 22 | |
VA40S系列流量計外形尺寸（法蘭連接 單位mm）
編號 | 15 | 20 | 25 | 32 | 40 | 50 |
L | 250 | 300 | 310 | 320 | 330 | 360 |
H | 150 | 200 | 200 | 200 | 200 | 200 |
D | 100 | 110 | 120 | 145 | 155 | 170 |
F | G1/2″ | G3/4″ | G1″ | G1?″ | G1?″ | G2″ |
闔華闔華玻璃轉子流量計使用說明
8.材質說明：
（1）全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為LZB-( )B。
接液材質如需選用316，則型號為LZB-( )Bo，需定做。
如需不銹鋼內襯PTFE，則型號為LZB-( )BF(或BoF),需定做。
（2）全四氟型
基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼
闔華闔華玻璃轉子流量計采購須知
我們有多種型號可供各個行業需求選擇，發貨快，售后穩。
