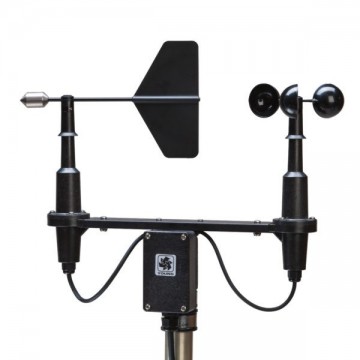

YOUNG 03002 型風哨風風速計


YOUNG 03002 型風哨風風速計和葉片是專業品質的傳感器，適用于各種風測量應用。這些經濟實惠的傳感器具有出色的靈敏度、耐腐蝕性和zui少的部件數量，易于維護。


YOUNG 03002 型 Wind Sentry 測量水平風速和風向。三個用于測量風速的輕質半球形杯子在旋轉時產生交流正弦波信號。風向由連接到內部外殼內精密電位計的葉片確定。傳感器的結構中使用了帶有不銹鋼和陽極氧化鋁部件的紫外線穩定塑料。精密級不銹鋼滾珠軸承用于風速計和葉片。傳感器安裝在標準的 1 英寸 IPS 管道上。端接通過小夾式連接器（不需要特殊連接器）在傳感器底部的接線盒中進行。

Wind Sentry 還提供 0-1 VDC 輸出，型號 03002V，或 4-20 mA 輸出，型號 03002L（兩種型號均縮放為 0-50 m/s 和 0-360°）。建議在高噪聲區域使用，或用于具有長電纜的安裝，通常為 300 米（1000 英尺）或更遠，長可達數公里。

僅針對風速，YOUNG 型號 03102 風哨風速計、03102V 風哨風速計 （0-1 VDC = 0-50 m/s） 和 03102L 風哨風速計 （4-20 mA = 0-50 m/s） 可單獨購買。



范圍：
0-50 米/秒（112 英里/小時）
方位角：360° 機械，352° 電動（8° 開放）

準確性：
風速：±0.5 m/s （1.1 mph）
風向：±5°

門檻*：
風速計：1.1 米/秒（2.5 英里/小時）
葉片：10° 時為 1.3 米/秒（2.9 英里/小時）

動態響應*：
杯輪距離常數（63% 恢復率） 2.3 m （7.5 ft）
葉片延遲距離（50% 恢復率） 0.5 m （1.6 ft）
阻尼比：0.2

信號輸出：
風速：磁感應交流電壓，每轉 1 個脈沖 1800 rpm （30 Hz） = 22.8 m/s （51.0 mph）
風向：來自導電塑料電位計的直流電壓 - 電阻 10K Ω，線性度 1%，預期壽命：5000 萬轉。

電源要求：
電位計激勵：zui大 15 VDC

工作溫度：-50 至 50° C

尺寸：
總高度：32 厘米（12.6 英寸）
橫臂長度：儀器中心
之間 28 厘米（11.0 英寸） 葉片長度：22 厘米（8.7 英寸）
杯輪直徑：12 厘米（4.7 英寸）
橫臂安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道）

重量 （03002）：0.6 千克（1.3 磅）

發貨重量 （03002）：1.2 千克（2.6 磅）

型號 03002V：
信號輸出：0-1.00 VDC 滿量程
電源要求：8-24 VDC （5mA @ 12 VDC）

型號 03002L：
信號輸出：4-20 mA 滿量程
功率要求：8-30 VDC（zui大 40 mA）

* ：標稱值，根據 ASTM 標準程序確定。
