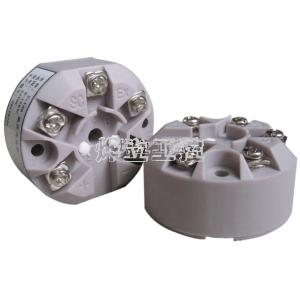

SBWZ246P系列溫度變送器模塊是為熱電阻型(Pt100，Pt1000, Cu50, Cu100等)溫度傳感器配套的4～20mA、二線制直流輸出專用模塊。該模塊屬本安防爆型，具有較強的保護功能, 如電源反向保護功能及傳感信號線開路時的報警輸出功能。在傳感器完全開路（不接）時，輸出電流≤3.6mA，在使用中若傳感器的負線斷線時，輸出電流≤3.6mA；當傳感器的正線出現斷路時，模塊為保護性輸出，最大電流不大于25±2mA。

二、技術指標
輸入信號：二線制或三線制
輸出信號：4～20mA DC 二線制
工作電壓：24V DC（12V～30V DC）
負載能力：0～500Ω
工作環境：溫度范圍-20℃～+80℃
保護性輸出電流：最大輸出電流≤27mA, 最小輸出電流≤3.6mA
外形尺寸：Φ45mm  H22mm
安裝孔距：36mm

三，接線圖與關系圖


       溫度變送器接線圖

         溫度變送器接線圖

四，校驗步驟
1，  標定時，按以上典型接線圖接線，在輸入端接入標準電阻箱，在輸出端接上24VDC穩壓電源并串接上標準電流表。
2，改變信號源發生器（電阻箱），使之等于量程的下限值，調整電位器Z，使電流表的讀數為4mA，改變信號源，使之等于量程的上限值，調整電位器S，使電流表的讀數為20mA即可。例：輸入型號為Pt100量程為0～100℃的溫度變送器。正確接線后，電阻箱輸出100Ω，調整電位器Z，使電流表讀數為4mA；電阻箱輸出讀數為138.50Ω(即熱電阻在100℃時相對應的電阻值），調整電位器S，使電流表的讀數為20mA。
五、注意事項
1、  請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符.
2、  接線完成檢查無誤后方可通電.
3、  用戶在通電后若發現顯示值與實際有所偏差，這屬于正?，F(xiàn)象（變送器是靠電位器調節，在運輸中難免出現移動改變阻值）。這時只需要校驗一下零點滿點即可，參考校驗器按步驟操作。
